Montaż fotokomórki NICE EPM – instrukcja krok po kroku + najczęstsze błędy

Montaż fotokomórki NICE EPM wymaga prawidłowego ustawienia TX i RX, odpowiedniego podłączenia do centrali oraz wykonania testów bezpieczeństwa. W tym poradniku pokazujemy krok po kroku, jak poprawnie wykonać instalację, a także jakie błędy zdarzają się najczęściej i jak ich uniknąć.

Fotokomórki NICE EPM to zabezpieczenie stosowane w automatyce bramowej. Zestaw składa się z nadajnika (TX) oraz odbiornika (RX), które tworzą wiązkę podczerwieni. W momencie jej przerwania centrala zatrzymuje ruch bramy lub zmienia kierunek pracy.

Model EPM należy do serii Era-EP i przeznaczony jest do instalacji w bramach przesuwnych, skrzydłowych oraz garażowych. To proste rozwiązanie, które realnie zwiększa bezpieczeństwo użytkowania automatyki.

• Zabezpieczenie bram wjazdowych
• Zabezpieczenie bram garażowych
• Instalacje automatyki NICE i kompatybilne centrale
• Systemy wymagające fototestu

Fotokomórki działają w trybie pracy bezpośredniej – wymagają montażu naprzeciw siebie na możliwie równoległych powierzchniach (TX i RX muszą „widzieć się” wiązką).

• Zasięg do 15 m (do 30 m po ustawieniach zgodnie z instrukcją producenta)
• Wyjście przekaźnikowe NC / NO
• Obsługa zasilania 12V oraz 24V AC/DC
• Stopień ochrony IP44
• Czas reakcji poniżej 30 ms
• Możliwość synchronizacji przy dwóch parach fotokomórek

• Nadajnik TX
• Odbiornik RX
• Elementy montażowe
• Instrukcja producenta

1. Zamontuj TX i RX naprzeciw siebie na możliwie równoległych powierzchniach.
2. Wyłącz zasilanie automatyki przed podłączeniem przewodów.
3. Jeśli instalacja pracuje na 12V – ustaw konfigurację zasilania na TX i RX zgodnie z instrukcją producenta.
4. Jeżeli dystans jest duży – zastosuj ustawienia pracy na większą odległość (zgodnie z instrukcją producenta).
5. Jako zabezpieczenie podłącz najczęściej do styków NC (normalnie zamknięte) – zgodnie ze schematem centrali.
6. Włącz zasilanie i sprawdź sygnalizację LED w RX.
7. Wykonaj test: przerwij wiązkę i sprawdź reakcję bramy (zatrzymanie / cofnięcie).

• Montaż na nierównych lub skręconych słupkach – TX i RX nie są równoległe
• Brak prawidłowej konfiguracji zasilania (12V/24V niezgodnie z instalacją)
• Zbyt duża odległość bez ustawień dla pracy na większym dystansie
•  Podłączenie do niewłaściwego styku (NO zamiast NC) w funkcji zabezpieczenia
•  Brak testu po instalacji (przerwanie wiązki i sprawdzenie reakcji bramy)

Jeśli po instalacji montaż fotokomórki NICE EPM działa niestabilnie, w pierwszej kolejności sprawdź osiowanie, czystość elementów optycznych oraz poprawność podłączenia w centrali.

W wielu instalacjach problemem jest ograniczona przestrzeń montażowa: fotokomórka powinna pracować w osi bramy, ale od frontu słupka brakuje miejsca (np. skrzydło bramy przechodzi bardzo blisko słupka lub konstrukcja ogrodzenia nie pozwala na standardowe ustawienie).

W takich sytuacjach zamiast stawiać dodatkowy słupek, praktycznym rozwiązaniem jest montaż boczny – równolegle do linii ogrodzenia, wzdłuż bramy. Nasze akcesoria montażowe DELOSPRO pozwalają zamontować fotokomórkę „od boku” i zyskać miejsce na poprawne ustawienie TX/RX, utrzymując prawidłową geometrię pracy.

Poniżej znajdziesz akcesoria, które ułatwiają montaż fotokomórki NICE EPM w trudnych miejscach (np. przy wąskich słupkach, ograniczonej przestrzeni lub montażu bocznym).

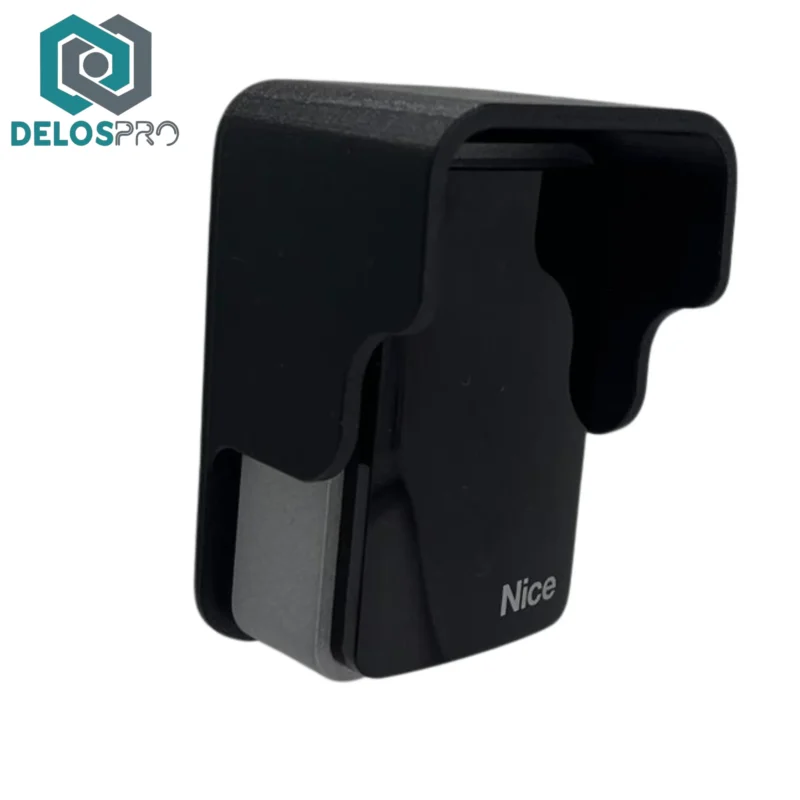

• Osłona / daszek do fotokomórki NICE EPM (czarna)

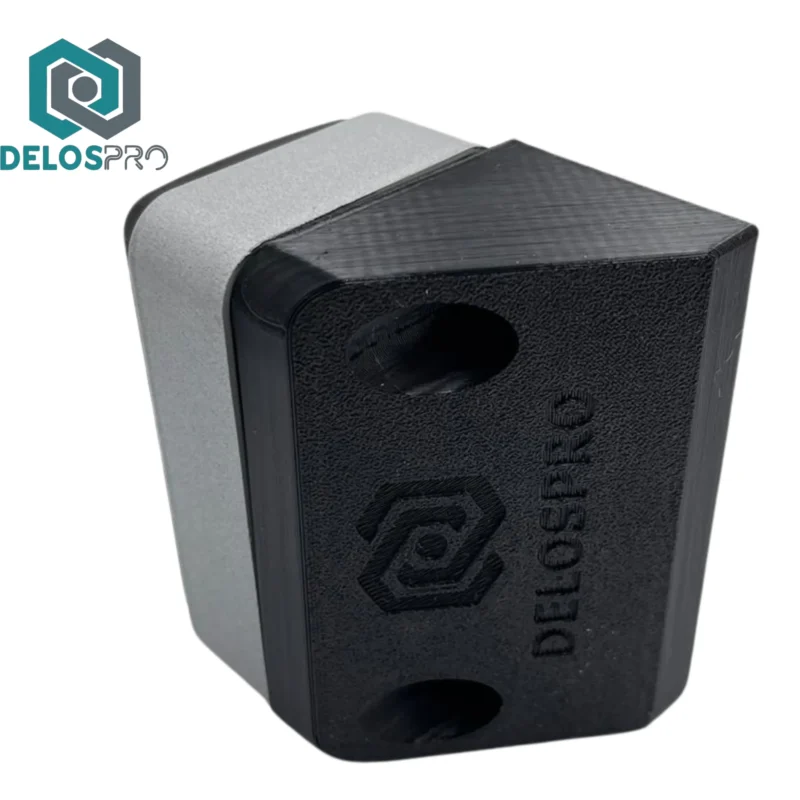

• Uchwyt / podstawa narożna do fotokomórki NICE EPM (1 szt.)

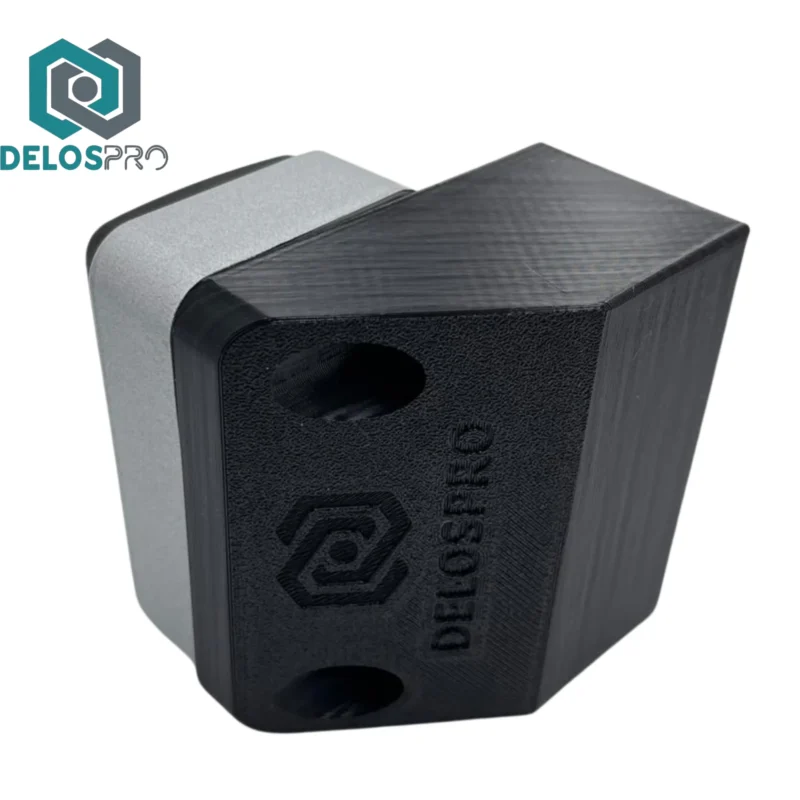

• Uchwyt / podstawa narożna XL do fotokomórki NICE EPM

Dobierz wariant do swojej instalacji i ułatw montaż fotokomórek tam, gdzie standardowe ustawienie jest utrudnione.
